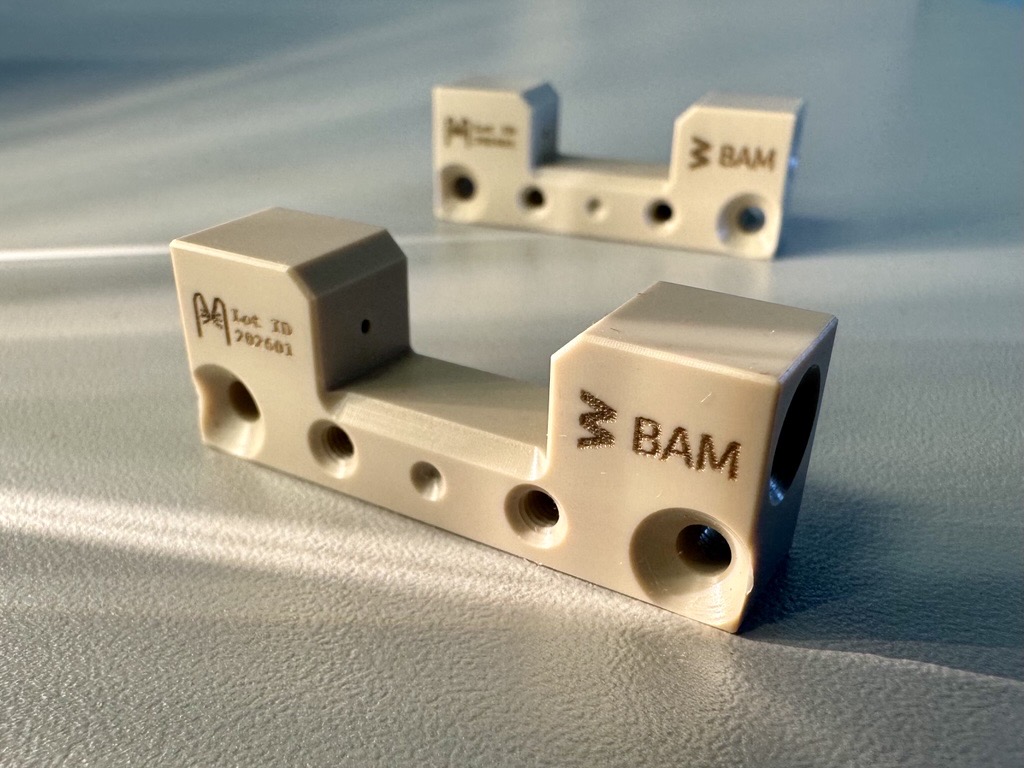

Hinweis: Eine Verkaufseinheit enthält zwei Halter.
Überblick
Diese Zelle ist für die Messung von Flüssigkeitsproben (und deren jeweiligen Hintergründen) mit Röntgen-, Neutronen- und Lichtquellen konzipiert. Dies erfolgt über eingeklebte Kapillaren, die über flanschlose Anschlüsse nach Industriestandard für Rohre mit 1/16" Außendurchmesser an externe Liquid-Handling-Geräte angeschlossen werden können. Der Anschluss verfügt über ein 1/4-28G UNF-Gewinde mit flachem Boden. Der Halter wurde so konzipiert, dass ein optimaler Zugang zur Probe gewährleistet ist, um Untersuchungen mit kleinem und großem Winkel sowie Rückstreuungs- und Fluoreszenz-/Spektroskopieverfahren zu ermöglichen. Fremdmaterial wurde auf ein Minimum reduziert. Kapillaren lassen sich relativ einfach austauschen, und frühere Versionen haben Dutzende von Kapillarenwechseln überstanden. Bei einer Ausführung aus PEEK ist der Halter außergewöhnlich chemisch inert und für eine Vielzahl von Flüssigkeiten geeignet.
Zum Thema Kapillaren
Die hierfür verwendeten Standardkapillaren sind vom Typ Hilgenberg 1471187 mit einem Innendurchmesser von 0,96 mm und einem Außendurchmesser von 1,0 mm. Die Zelle kann durch Anpassung der Abmessungen der Haltebohrungen auch für größere Kapillaren umgerüstet werden.
Kapillaren sind austauschbar und können mit geeigneten Klebstoffen eingeklebt werden; beispielsweise eignet sich Araldite 2014-2 gut, um eine vakuumdichte Verbindung herzustellen, und lässt sich durch Einweichen in einem DMF-Bad wieder entfernen. Es können auch UV-härtende Klebstoffe verwendet werden, die zwar chemisch vielleicht weniger inert, dafür aber leichter zu entfernen sind. Ein Video-Tutorial, das die Montage von Kapillaren in (einer älteren Version) dieser Halterungen demonstriert, ist hier verfügbar.
Befestigungsmethoden und Merkmale
Der Halter ist für verschiedene Befestigungsarten vorbereitet: An der Unterseite befinden sich M4-Steckbefestigungen im Abstand von 25 mm für die Verwendung mit optischen Tischen. Zusätzlich gibt es an der Vorderseite zwei glatte, versenkte M3-Bohrungen und zwei M3-Gewindebohrungen. Diese Bohrungen können entweder zur Befestigung des Halters an einem Träger- oder Montagerahmen oder zur Befestigung zusätzlicher Komponenten am Halter (wie beispielsweise eines lokalen Heizmantels) verwendet werden.
Schließlich befinden sich an der Unterseite und an der Vorderseite mehrere vorgebohrte Befestigungspunkte. Die Vertiefungen an der Unterseite sind auf die Kapillarachse ausgerichtet und können aufgebohrt werden, um beispielsweise optische Fasern für die Spektroskopie oder die Erkennung von Blasen anzubringen. Die Vertiefung an der Vorderseite kann aufgebohrt werden, um bei Bedarf einen weiteren Befestigungspunkt hinzuzufügen.
Verfügbarkeit und Lizenzierung
Diese Kapillarenhalter können Sie direkt hier erwerben, entweder mit oder ohne vormontierte Kapillaren, wobei Sie zusätzlich auch Ersatzkapillaren kaufen können. Die Versandkosten sind im Preis inbegriffen.
Der Entwurf unterliegt einer freizügigen CERN-OHL-v2-Lizenz, die hier verfügbar ist, und kann daher von jeder entsprechend ausgestatteten Werkstatt hergestellt und nach Belieben angepasst werden.
